回转圆筒干燥器类型及结构特点

    对流传热型回转圆筒干燥器有直接加热式和穿流加热式两种，直接加热式又可分并流式和逆流式。

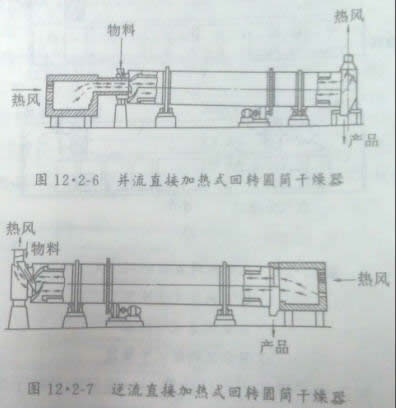

    直接加热式回转圆筒干燥器是便被干燥物料与干燥介质在筒内直接接触进行干燥。物料移动方向与热风流向相同称为并流式，反之为逆流式，如图所示。对于并流式，湿物料在入口端与温度高而湿含量小的热风相遇，干燥速度^大；在沿物料的移动方向上，干燥速率逐渐减小，直至出口端^小。因此，并流式适合于须快速进行干燥的物料，如热敏性物料等。逆流式回转圆筒干燥器内各段的干燥速率相差不大，它适合于而高温和吸湿性强的物料及产品湿含量要求较低的物料的干燥。

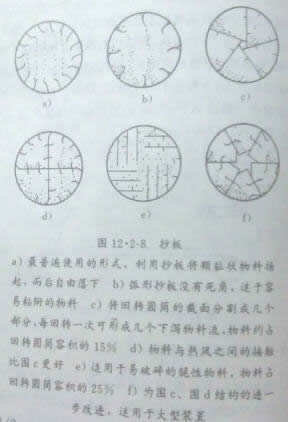

    为了使物料分散均匀，热风与物料充分接触，直接加热式回转圆筒干燥器内装有抄板，抄板的型式各种各样，如图所示。有的回转圆筒前半部分用结构较简单的抄板，后半部分用结构较复杂的抄板。抄板个数与筒径为6~10个/m，抄板高度要保证其不至于被干燥器内的物料给埋起来，一般为筒径的1/12~1/8。

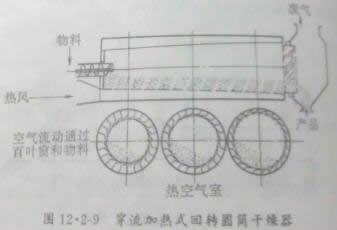

    穿流加热式回转圆筒干燥器是在筒体内壁沿圆周方向等距离装有许多叶片，热风通过叶片的间隙吹进物料层内，并使之干燥。由于热风与物料充分接触进行传质传热，所以热效率较高，干燥时间短，干燥均匀。如下图所示。也有的将回转筒体沿长度方向分成几种独立的部分，每一部分均设有加热器、鼓风机等，能够各自独立调节。这样亦出现做到干燥和冷却在一个干燥器内完成。
